Electro sistema de vigilancia óptica transportado en barco de alta precisión de 2 ejes EOSS

2 ejes Alta precisión Sistema de vigilancia electro-óptico a bordo de barcos (EOSS)

1.1 Introducción a la producción

jH602-28015El sistema de vigilancia electro-óptico a bordo de barcos es un sistema óptico-mecánico-electro altamente integrado equipado con una cámara de luz diurna HD 1080p y una cámara térmica refrigerada MWIR.La cámara es esclava de una plataforma estabilizada de 2 ejes y 2 cardán.Presentado con un diseño compacto y modular, se proporciona para barcos que cumplen con los requisitos militares y civiles, como búsqueda, observación, reconocimiento y seguimiento de objetivos en la superficie del mar, ampliamente aplicado en la marina, la policía, la guardia costera y marítimo, etc.

1.2 Características principales

1. La estabilización de 2 ejes (acimut y elevación), el giroscopio de alta precisión y el sistema de servocontrol implementan un reconocimiento de cobertura total.
2. Tamaño compacto, peso ligero, fuerte adaptabilidad, bajo consumo de energía y alta rentabilidad.
3. Función de seguimiento de vídeo.Están disponibles el seguimiento en tiempo real, el seguimiento manual/automático y el bloqueo automático.
4. La corrección de alta precisión garantiza la alineación del eje óptico de IR y CCD.
5. Gimbal está controlado por un software fácil de usar
6. El modo de operación, el ángulo de acimut y los datos del ángulo de elevación pueden mostrarse en video y transmitirse de vuelta.

1.3.1 Especificaciones del sistema

1. Cobertura de acimut: n × 360 ° continuo
2. Ensenada de elevaciónrabia: -20°~+75°(horizontal es 0°,dhacia el interior es menos.)
3. Precisión de estabilización: ≤0.5mrad(1σ)
4. Precisión angular: ±0,1°(1σ)
5. Formato de imagen de salida: SDI

1.3.2 Cámara de luz diurna HD

1. CCD: SONY 1/2.8CMOS
2. Resolución: 1920×1080
3. Distancia focal: 4,3 mm ~ 129 mm (zoom óptico de 30 aumentos)
4. Campo de visión: 63,7°~2,3°
5. Lente: HD 2,13 millones de píxeles
6. Enfoque: Automático

1.3.3 Cámara térmica IR

1. Detector: detector MWIR refrigerado de 640 × 512
2. Espectro: 3 μm ~ 5 μm
3. Tamaño de píxel: 15 μm × 15 μm
4. Distancia focal: 30 mm ~ 300 mm

1.3.4 Módulo de Seguimiento de Vídeo

1. Objetivo de búsqueda automática/manual en el área especificada

Selección de destino: admite bloqueo automático/manual
Escena de seguimiento de objetivos:al aire, al mar (es capaz de optimizar el objetivo sobre la base del video/imagen proporcionada por el usuario).
Objetivo de recuperación inteligente después de perderlo en poco tiempo

1. Soporta FOV fijo o cámara FOV variable.En el estado de seguimiento, sigue rastreando el objetivo mientras cambia el FOV.
2. Parámetros:

• Contraste de seguimiento mínimo: 10 %
• SNR mínimo: 10dB
• Tamaño objetivo mínimo: 3 × 3 píxeles
• Retardo de salida: <40ms
• Precisión de detección: ≤0.1°
• Tiempo de procesamiento: <100ms
• Rango de detección: acimut ±60°, elevación ±45°

1. Entrada de video: video digital HD-SDI de 1 vía, video analógico PAL de 1 vía
2. Salida de video: video digital SDI de 1 vía
3. Comunicación: 1 vía RS422
4. Voltaje de trabajo: DC5V

1.3.5 Parámetro Ambiental

1. Temperatura de funcionamiento:-20ºC~+50ºC
2. Temperatura de almacenamiento:-30ºC~+60ºC
3. A prueba de vibraciones: GJB 150.16A-2009, A.2.3.11 el 21^{S t}buque de clase
4. A prueba de lluvia: GB 4208-2008 IP67

1.3.6 Parámetro físico

1. Dimensión: ≤Φ260mm×360mm (Altura)
2. Color: gris marino
3. Peso: ≤20 kg
4. Voltaje de funcionamiento: DC24V
5. Consumo de energía: ≤450W
6. Instalación: no se requiere amortiguador.El cardán está rígidamente conectado con el pedestal.El cardán tiene una línea de graduación cero en la dirección del azimut.
   1. Composición del sistema

JH602-28015 EOSS se proporciona para lancha patrullera, utilizada para monitorear, rastrear y posicionar objetivos marítimos y aéreos.Mientras la lancha patrullera está en misión, el estado del cardán y el video se transmiten y se muestran en el software;Además, los comandos de control se envían al cardán mediante un software fácil de usar para realizar operaciones y controles en tiempo real.
El sistema completo está compuesto por gimbal, caja electrónica y software de operación y control.

1. 1. cardán

Gimbal es una unidad de sensor (gabinete óptico) esclava de una plataforma servo estabilizada por giroscopio de dos ejes (elevación y azimut).La unidad de sensor está equipada con una cámara térmica de alta resolución de 640 × 512 MWIR con lente de zoom continuo de 15 ~ 280 mm y una cámara de luz diurna HD de 1920 × 1080, capaz de detectar, reconocer, identificar y rastrear objetivos de día y de noche.El cardán con pedestal se instala sobre la cubierta de acuerdo con el entorno práctico.
La interfaz externa es un conector de aviación de 26 pines.

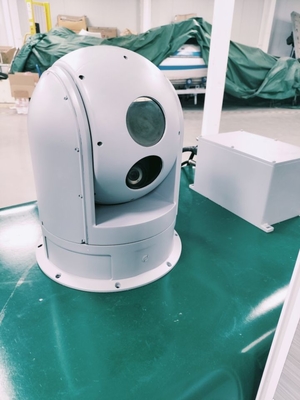

Mapa físico

​
