Enfoque continuo largo de la cámara 800~80m m de la toma de imágenes térmica del infrarrojo de la gama 24VDC

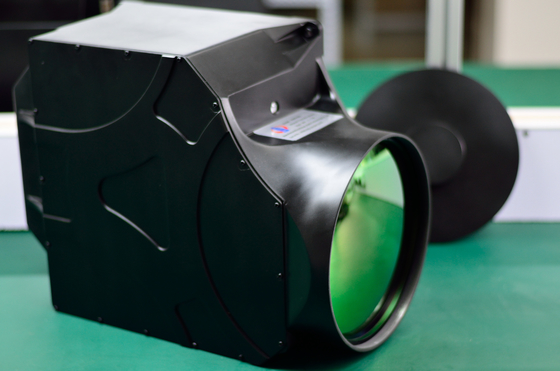

Zoom continuo de 800~80 mmCámara termográfica infrarroja refrigerada

1.1Sistema Óptico

La cámara térmica utiliza un sistema óptico de zoom continuo de onda media (3,7 μm ~ 4,8 μm) que es una estructura transmisiva completa que consta de un grupo de lentes fijos frontales, un grupo de lentes zoom, un grupo de lentes de compensación, un grupo de lentes fijos traseros, un grupo de lentes reflectores y de relé.El diagrama del sistema óptico se refiere a la Figura 1.

Figura 1 Diagrama del sistema óptico de zoom continuo

El grupo de lentes de zoom y el grupo de lentes de compensación adoptan 2 piezas de lentes de separación.Para garantizar una calidad de imagen clara y estable, cuando las lentes de zoom se mueven a lo largo de la dirección del eje, las lentes de compensación se mueven con ellas sincrónicamente para realizar una compensación en tiempo real.El diseño de accionamiento de motor dual para el grupo de lentes de compensación y zoom puede disminuir el volumen y reducir el peso, al mismo tiempo, el uso de reflectores para la trayectoria de la luz reflectante también puede disminuir aún más el volumen.Las lentes de relé hacen que la pupila de entrada esté ubicada en el centro del sistema, la potencia focal y el calibre de cada lente son uniformes para lograr una eficiencia del escudo enfriado al 100%.

1.2Detector

La cámara térmica de vigilancia de largo alcance JH640-800 elige la tercera generación importada de detector de matriz de plano focal de mirada fija fría, es el detector de alto rendimiento más maduro y más aplicado.El plano focal está hecho de material HgCdTe con respuesta infrarroja de onda media (3,7 μm~4,8 μm).La detectividad (D*) alcanza.Con ventajas de buen rendimiento en la región espectral efectiva y amplio rango de temperatura de funcionamiento, este detector se ha aplicado ampliamente a la detección infrarroja, vigilancia, monitoreo, advertencia, búsqueda de objetivos y seguimiento en aeronaves, embarcaciones, vehículos y otros transportistas.

El enfriamiento del detector adopta un enfriador de ciclo Stirling integrado que utiliza el principio de expansión isoentrópica gaseosa con caracteres multifunción y de larga duración. Este tipo de enfriador tiene muchas ventajas, como estructura compacta, volumen pequeño, peso liviano, hora de inicio, alta eficiencia, larga vida útil, fácil de controlar, tiempo de trabajo continuo prolongado, etc.

1.3Circuito de procesamiento de señales

1.3.1Principio

Si se comparan las matrices de plano focal infrarrojo con los ojos de una cámara térmica infrarroja, la placa de circuito de procesamiento de imágenes es su cerebro.La función principal del circuito de procesamiento de señales (SPC) es un análisis integral de señales en tiempo real dirigido a defectos de imágenes infrarrojas.Sobre la base de la estabilidad de la temperatura de FPA, SPC logra funciones de generación de señales de conducción, composición de video estándar, comunicaciones con PC, comunicación hombre-máquina, etc. El principio básico de la placa de circuito de procesamiento de señales se refiere a la Figura 2.

Especificaciones:

Perfil de la empresa
Tecnología Co., Ltd de Wuhan JOHOfundada en 2009, es una empresa de alta tecnología basada en tecnología de imagen térmica infrarroja.Joho ha construido una cadena industrial de infrarrojos completa de abajo hacia arriba: desde el componente principal hasta el sistema completo de seguimiento y vigilancia por infrarrojos electroópticos.Tenemos dos bases de I + D en Hubei Zhongxiang y la ciudad de Wuhan, instituciones reconocidas de educación superior e instituciones de investigación en el país y en el extranjero.

Distribución de clientes

Proceso de servicio

productos
Nuestros productos incluyen cámaras de seguridad térmicas, sistema de búsqueda y seguimiento electroóptico/infrarrojo (sistema de búsqueda y seguimiento EO/IR) y sistema de vigilancia EO, radar de vigilancia, telémetro láser, giroscopio de fibra óptica, fuentes de energía especiales (batería térmica y plata- batería de zinc batería Ag-zn) y soluciones OEM,Productos y servicios personalizados para proporcionar a los clientes una ventaja significativa.Debido a la alta calidad de nuestros productos y al rendimiento fiable,Los productos Joho son ampliamente utilizados en diferentes aplicaciones, seguridad y vigilancia, aplicación de la ley, patrulla marítima, administración pesquera, topografía y mapeo, etc.
