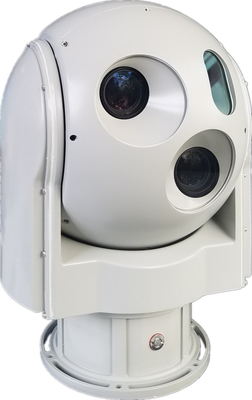

El electro telémetro óptico del sistema de seguimiento del sensor multi laser selló impermeable

El electro telémetro óptico del sistema de seguimiento del sensor multi laser selló impermeable

  • El electro telémetro óptico del sistema de seguimiento del sensor multi laser selló impermeable
  • El electro telémetro óptico del sistema de seguimiento del sensor multi laser selló impermeable
  • El electro telémetro óptico del sistema de seguimiento del sensor multi laser selló impermeable
  • El electro telémetro óptico del sistema de seguimiento del sensor multi laser selló impermeable
El electro telémetro óptico del sistema de seguimiento del sensor multi laser selló impermeable
Datos del producto:
Lugar de origen: China
Nombre de la marca: JOHO
Certificación: ISO9001
Número de modelo: JHS223-S02-30
Pago y Envío Términos:
Cantidad de orden mínima: 1PC
Detalles de empaquetado: Caja modificada para requisitos particulares de la aleación de aluminio
Tiempo de entrega: Dos meses
Capacidad de la fuente: 50 sistemas/año
Contacto
Descripción detallada del producto
Configuración: Cámara dual de la luz del día + telémetro del laser Luz Camera1 del día: 1920*1080
Detector: SONY 1/2.8" CMOS Telémetro del laser: el 15m~3.5km
Longitud focal: 4.3mm~129m m (F1.6~4.7) HFOV: 63.7° ~2.3°
Interfaz de comunicaciones: RS485 Blanco que coloca exactitud: ≤ los 20m
Temperatura de funcionamiento: -20ºC ~ +50ºC Fuente de alimentación: DC 12V
Alta luz:

Electro sistema de seguimiento óptico del multidetector

,

Electro sistema de seguimiento óptico sellado

,

Sensor óptico del telémetro del laser electro

Multi impermeable completamente sellada - electro telémetro óptico del sistema de seguimiento del sensor laser

Introducción

El sistemade seguimiento electróptico embarcado de JHS223-S02-30 es un sistema integrado óptico-mecánico-eléctrico de la búsqueda y de seguimiento, equipado de 2 sistemas 30× de la cámara continua de la luz del día del enfoque HD 1080p y de un telémetro del laser de los 3.5km. Tiene acimut y la estabilización del eje de la elevación 2, el girocompás de la alto-exactitud y el sistema del servocontrol, no realizar ninguna cobertura del muerto-ángulo en gama del reconocimiento, se solicita principalmente búsqueda, la observación, y seguir de las blancos del mar y de las blancos de aire, así como hacer salir el vídeo y la imagen en tiempo real. Se despliega extensamente para el uso militar y el uso civil de la seguridad pública, alertando, y marítimos, del etc.

Funciones
  1. Comunicación del interfaz de red: para realizar la operación del equipo de la estación de control de tierra, así como devolver video e imagen con tecnología de comunicación inalámbrica.
  2. Estructura tamaño pequeño, ligera, compacta, alta adaptabilidad al portador, consumo bajo, y alta rentabilidad.
  3. Seguimiento del vídeo: capaz de realizar la blanco que se cierra y que sigue.
  4. Alineación de la alta exactitud para asegurar la alineación del eje óptico de los tres sensores de la luz camera1 del día, de la luz camera2 del día, y del telémetro del laser.
  5. Capaz de controlar la actitud del cardán a través de software del equipo host.
  6. Envíe los datos del modo, del ángulo del acimut, y del ángulo de elevación de trabajo. etc detrás
  7. Diseño impermeable, integrado de alto nivel completamente sellado, alta resistencia a chocar y vibración, uso de la larga vida en el ambiente duro
Parámetro técnico
CÁMARA DE LA LUZ DEL DÍA DE NFOV
DetectorSONY 1/2.8" CMOS
Pixel1920*1080
Longitud focal4.3-129m m (zoom óptico 30x)
FOV63,7°-2.3°
CÁMARA DE LA LUZ DEL DÍA DE WFOV
DetectorSONY 1/2.8" CMOS
Pixel1920*1080
Longitud focal4.3-129m m (zoom óptico 30x)
FOV63,7°-2.3°
TELÉMETRO DEL LASER
Longitud de ondael 1.55μm
Alcanceel 15m~3.5km
Exactitud de la medida±0.75m (los 50~1.5Km), ±2m (>1.5Km)
Tarifa de la frecuencia2Hz
SERVO
Exactitud de la estabilización≤0.5mrad (1σ)
Gama de la dirección de la torrecillaacimut: 360° continuo; elevación: - 90°~+90°
VELOCIDAD MÁXIMA DEL ÁNGULO DE LA TORRECILLA
Acimut≥30°/s
Echada≥30°/s
AMBIENTAL
Gama de temperaturas de funcionamiento-20ºC ~ +50ºC
Gama de temperaturas de almacenamiento-30ºC ~ +60ºC
Seguimiento
Coeficiente de contraste de seguimiento mínimoel 3%
Tamaño de seguimiento mínimopixel 3x3
Salida video1 salida de la red
ComunicaciónRS422
PODER
Fuente de alimentaciónDC 12V
COMPROBACIÓN
Torrecilla de la dimensión≤ Φ240× 343m m
Peso de la torrecilla≤ 10kg


Componentes de sistema
Este sistema se compone de software EO/IR del cardán y del equipo host, mostrado en el higo 1. El cardán está instalado en la nave sin tripulación y el software del equipo host está en el gabinete de control para realizar el control de sistema.
El electro telémetro óptico del sistema de seguimiento del sensor multi laser selló impermeable 0
Dimensión de la estructura
El electro telémetro óptico del sistema de seguimiento del sensor multi laser selló impermeable 1
El electro telémetro óptico del sistema de seguimiento del sensor multi laser selló impermeable 2El electro telémetro óptico del sistema de seguimiento del sensor multi laser selló impermeable 3
