Lugar de origen: | Wuhan China |
Nombre de la marca: | JOHO |
Certificación: | ISO9001:2000, SGS |
Número de modelo: | JH640-100 |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | negotiation |
Detalles de empaquetado: | Caja modificada para requisitos particulares de la aleación de aluminio con las ruedas |
Tiempo de entrega: | 3months después del pago recibido |
Condiciones de pago: | T/T, L/C |
Capacidad de la fuente: | 50Sets/Year |
Tecnología: | Infrarrojo | Estilo: | Pan Tilt |
---|---|---|---|
Tipo: | sistema de 2 sensores | Detector: | Voz sin enfriar FPA de LWIR |
Formato de HDMI: | PAL/NTSC | Resolución horizontal: | 640x512 |
Configuración: | Cámara termal y cámara de la luz del día | Estándar: | GJB |
Peso: | Torrecilla: cabina electrónica de ≤70kg: caja de control de ≤8.2kg: ≤1.2kg | Longitud de onda: | el 1.06μm |
Banda espectral: | los 8μm~12μm | Comunicación: | RS232 |
Fuente de alimentación: | DC 24V/15A, DC28V/15A | ||
Alta luz: | Electro cámara infrarroja óptica del abejón,Cámara sin enfriar del abejón de la voz FPA de LWIR,Cámara infrarroja del abejón de GJB |
Sistema infrarrojo electróptico sin enfriar de la cámara del abejón de la voz FPA de LWIR
El sistema de seguimiento EO/IR JH640-100 es un dispositivo integrado que compone la unidad óptica, eléctrica, de la maquinaria, del control y de señales del tratamiento, utilizando el detector electróptico como componente sensible, y el control electromecánico para estabilizar vista-AXIS, así realiza la captura de la blanco, siguiendo, función el apuntar y de la estabilización. La tecnología siguiente incluye el reconocimiento de la blanco y la tecnología de la persecución automática; EO que sigue el servocontrol; uso de la tecnología del control; el tratamiento del diseño y de señales del mecanismo es crítico determinar funcionamiento de sistema de seguimiento del EO. El sistema de seguimiento avanzado del EO se equipa recientemente de los sensores con la diversos onda y tipo como el localizador de la TV, del IR, de LRF, del IR, y el diseño cuyo debe considerar los factores siguientes: distancia de la operación, ambiente, características de la blanco, abertura de la óptica y longitud focal, exactitud de la estabilización, peso y volumen.
Funciones
Especificaciones:
CÁMARA TERMAL | |
Detector | Microbolometer sin enfriar de LWIR FPA |
Pixel | 640x512 |
Banda espectral | los 8μm~12μm |
FOV | 6.2° x 5.0° (enfoque electrónico: 2×) |
Longitud focal | 100m m, F#: 1 |
CÁMARA DE LA LUZ DEL DÍA | |
Detector | 752*582, 1/3" CCD blanco/negro |
FOV | enfoque continuo 2.1° de 55.8° x |
Gama de la iluminación | 200Lx ~105Lx |
TELÉMETRO DEL LASER | |
Longitud de onda | el 1.06μm |
Alcance | los 300m~5km (visibilidad blanco del 10km, de los 8m*2m) |
Exactitud de la medida | ± los 5m del ≤ |
SERVO | |
Exactitud de la estabilización | ≤ 0.2mrad (1σ) |
Gama de la dirección de la torrecilla | Acimut: ± 180° (dirección del arco 0°is); Echada: -20°~+75° |
VELOCIDAD MÁXIMA DEL ÁNGULO DE LA TORRECILLA | |
Acimut | ≥50°/s |
Echada | ≥50°/s |
Formato de la señal video | CCIR PAL B/W estándar |
Comunicación | RS232 |
AMBIENTAL | |
Gama de temperaturas de funcionamiento | -40℃ ~ +60℃ |
Gama de temperaturas de almacenamiento | -40℃ ~ +65℃ |
PODER | |
Fuente de alimentación | DC 24V/15A, DC28V/15A |
Consumo de energía |
DC24: ≤350W DC28V: ≤420W |
COMPROBACIÓN | |
Dimensión (L×W×H) |

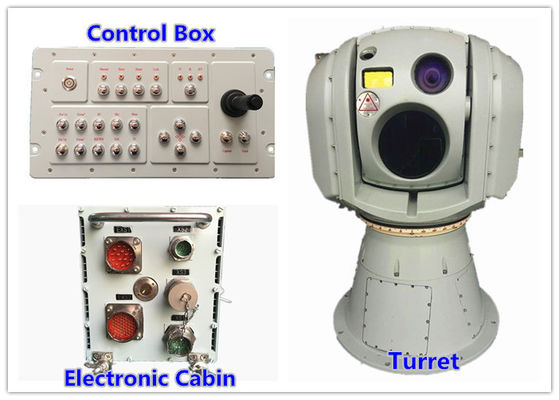

Torrecilla: Φ400×630mm Gabinete electrónico: 159x346.8x185.5m m Caja de control: 364×200.5×137.5m m |
Peso |
Torrecilla: ≤70kg Cabina electrónica: ≤8.2kg Caja de control: ≤1.2kg |
