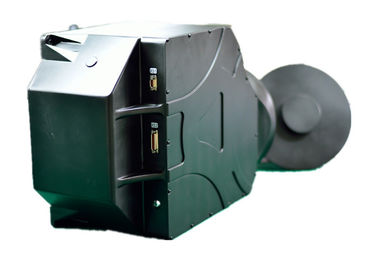

Cámara infrarroja refrescada JH640-800 de la toma de imágenes térmica de la gama larga de HgCdTe FPA

1,1 sistema de la óptica

La cámara termal utiliza el sistema óptico del enfoque continuo de la mediados de-onda (los 3.7μm~4.8μm) que es estructura transmisiva consiste en por completo las lentes fijas delanteras grupo, el grupo de los zoomes, las lentes grupo de la remuneración, las lentes fijadas parte posterior grupo, el grupo de las lentes del reflector y de retransmisión. El diagrama de sistemas de la óptica refiere al cuadro 1.

Cuadro 1 diagrama de sistemas óptico de enfoque continuo

El grupo de los zoomes y el grupo de las lentes de la remuneración adoptan 2 pedazos de separar la lente. Para asegurar la calidad clara y estable de la imagen, cuando los zoomes se mueven a lo largo de la dirección del eje, las lentes de la remuneración se mueven con ellos síncrono para hacer la remuneración en tiempo real. El diseño dual de la impulsión del motor para el grupo de las lentes del enfoque y de la remuneración puede disminuir el volumen y reducir el peso, al mismo tiempo, usando los reflectores a la trayectoria ligera reflexiva puede también disminuir el volumen más lejos. Las lentes de retransmisión hacen la pupila de entrada situada en la central del sistema, cada poder focal de la lente y el calibre es uniformidad para realizar eficacia refrescada el 100% del escudo.

1,2 detector

La cámara termal de la vigilancia de la gama larga JH640-800 elige la tercera generación importada de detector refrescado del arsenal de avión focal el mirar fijamente, es el detector lo más extensamente posible aplicado del rendimiento más maduro y más alto. El avión focal se hace del material de HgCdTe con la respuesta infrarroja de la mediados de-onda (los 3.7μm~4.8μm). Los alcances del detectivity (D*). Con ventajas del buen funcionamiento en la región espectral eficaz y la gama de temperaturas amplia de funcionamiento, este detector se ha aplicado extensamente a la detección, a la vigilancia, a la supervisión, a la advertencia, a la búsqueda de la blanco y al seguimiento infrarrojos en los aviones, el buque, el vehículo y otros portadores.

El enfriamiento del detector adopta el refrigerador del ciclo de Stirling del integra que utiliza principio isentrópico gaseoso de la extensión con los caracteres de multifuncional y de duradero. Esta clase de refrigerador tiene muchas ventajas, tales como estructura compacta, pequeño volumen, peso ligero, gama de temperaturas refrescada ancha, hora de salida corta, eficacia alta, larga vida, fácil controlar, hora laborable continua larga y así sucesivamente.

1,3 circuito del tratamiento de señales

1.3.1 principio

Si están comparados los órdenes infrarrojos del avión focal a los ojos de la cámara termal infrarroja, placa de circuito del tratamiento de la imagen son su cerebro. La función principal del circuito (SPC) del tratamiento de señales es defectos dirigidos análisis en tiempo real completo de la imagen infrarroja de la señal. En base de la estabilidad de temperatura de FPA, el proceso estadístico alcanza funciones de la generación de señal de conducción, el compositing video estándar, las comunicaciones con PC, la comunicación persona-máquina etc. El principio de base de la placa de circuito del tratamiento de señales refiere al cuadro 2.

Especificaciones:
